IC卡水控機的使用說明有哪些

文章出處：http://www.aofeitemedical.com 作者：興邦研發(fā)部

IC卡水控機的使用說明
1)待機界面顯示機器號：Axxxx（xxxx代表機器號）；
2)刷卡按開始鍵后放水，同時電磁閥或電動閥打開，紅色提示燈點亮，開始流水，暫停鍵可暫停流水，將卡拿走或按停止鍵即可停止流水。

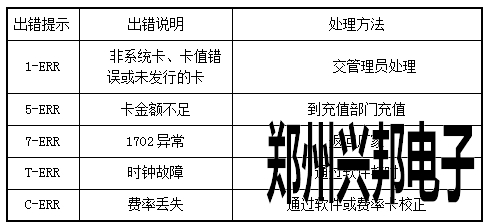

2．機器提示錯誤處理方法

五、接線
1)設備接線方式


（圖1）

2)各配件接線

紅 色：12V 電源              黑 色：GND
綠 色：通訊線（不接）        黃 色：通訊線（不接）
白 色：電磁閥                藍 色：電磁閥
棕 色：流量計電源正
紫 色：流量計電源負
灰 色：流量計信號線
注：流量計的電源線切勿和水控的電源線連在一塊，還有流量計的信號線也切勿和水控的電源線連在一塊，以免造成短路。如果連線將導致設備不能用，后果自負。
